装配式建筑标准图集资料清单

近日，住建部办公厅发布第一批装配式建筑示范城市和产业基地名单，认定北京市等30个城市为第一批装配式建筑示范城市，北京住总集团有限责任公司等195个企业为第一批装配式建筑产业基地。

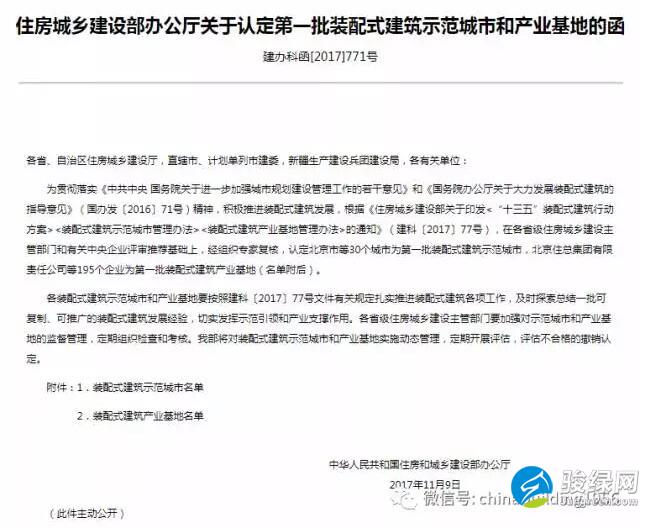

▲住建部官网截图

2017年年初，国务院办公厅发布了关于促进建筑业持续健康发展的意见，其在推进建筑产业现代化中指出：力争用10年左右的时间，使装配式建筑占新建建筑面积的比例达到30%。

未来十年，装配式建筑或将迎来属于它的时代。

如何设计好装配式建筑？

今天，一份有关装配式建筑标准图集资料清单给您，总有一本图集能帮到您！

何为装配式建筑？

《装配式混凝土建筑技术标准》 GB/T 51231-2016中给出明确定义

装配式建筑 assembled building

结构系统、外围护系统、设备与管线系统、内装系统的主要部分采用预制部品部件集成的建筑。

那么支撑装配式建筑的四大系统有分别是什么呢？

结构系统structure system

由结构构件通过可靠的连接方式装配而成，以承受或传递荷载作用的整体。

外围护系统envelope system

由建筑外墙、屋面、外门窗及其他部品部件等组合而成，用于分隔建筑室内外环境的部品部件的整体。

设备与管线系统facility and pipeline system

由给水排水、供暖通风空调、电气和智能化、燃气等设备与管线组合而成，满足建筑使用功能的整体。

内装系统interior decoration system

由楼地面、墙面、轻质隔墙、吊顶、内门窗、厨房和卫生间等组合而成，满足建筑空间使用要求的整体。

所以,这份资料清单就是依据这四大系统整理而来。

结构系统可参考图集清单

《装配式混凝土结构住宅建筑设计示例》15J939-1

《装配式混凝土结构表示方法及示例（剪力墙结构）》15G107-1

《高层民用建筑钢结构技术规程》图示 16G108-7

《装配式混凝土结构预制构件选用目录（一）》16G116-1

《装配式混凝土结构连接节点构造》G310-1~2

《预制混凝土剪力墙外墙板》15G365-1

《预制混凝土剪力墙内墙板》15G365-2

《桁架钢筋混凝土叠合板（60mm厚底板）》15G366-1

《预制钢筋混凝土板式楼梯》15G367-1

《预制钢筋混凝土阳台板、空调板及女儿墙》15G368-1

《多、高层民用建筑钢结构节点构造详图》16G519

《装配式混凝土剪力墙结构住宅施工工艺图解》16G906

建筑产业现代化专篇（装配式混凝土剪力墙结构施工）

装配式建筑系列标准应用实施指南（装配式混凝土结构建筑）

装配式建筑系列标准应用实施指南（钢结构建筑）

装配式建筑系列标准应用实施指南（木结构建筑）

《钢结构设计制图深度和表示方法》03G102

《钢结构施工图参数表示方法制图规则和构造详图》08SG115-1

《钢结构住宅》05J910-1~2

《钢管混凝土结构构造》06SG524

《型钢混凝土组合结构构造》04SG523

《木结构建筑》14J924

外围护系统可参考图集清单

《预制混凝土剪力墙外墙板》15G365-1

《预制钢筋混凝土阳台板、空调板及女儿墙》15G368-1

《装配式混凝土剪力墙结构住宅施工工艺图解》16G906

《人造板材幕墙》13J103-7

《双层幕墙》07J103-8

《玻璃采光顶》07J205

《外墙内保温建筑构造》11J122

《平屋面建筑构造》12J201

《坡屋面建筑构造（一）》09J202-1

《种植屋面建筑构造》14J206

《建筑一体化光伏系统电气设计与施工》15D202-4

《变形缝建筑构造》14J936

《太阳能集中热水系统选用与安装》15S128

《热水器选用与安装》08S126

设备与管线系统可参考图集清单

《内装修—室内吊顶》12J502-2

内装系统可供参考图集清单

《内装修—墙面装修》13J502-1

《内装修—室内吊顶》12J502-2

《内装修—楼（地）面装修》13J502-3

《住宅内装工业化设计—整体收纳》17J509-1

《住宅厨房》14J913-2

《住宅卫生间》14J914-2

《装配式混凝土结构住宅建筑设计示例》15J939-1

《装配式混凝土剪力墙结构住宅施工工艺图解》16G906

《住宅排气道（一）》16J916-1
